根據天然氣處理廠及配套工程天然氣處理廠巖土工程詳細勘察報告，污水蒸發池位于挖方區，以原狀中等密度砂土層（地基承載力特征值不小于180kPa）為持力層；基坑底部預留10cm厚土層采取人工清理平整。污水蒸發池深2m,為保證邊坡穩定，采取自然放坡，坡度30°。

污水蒸發池的防滲系統工程應在工程設計使用年限內有效地發揮其功能，必須選用合理的保護層對防滲結構層進行保護。工程的防滲結構采用單層防滲結構，即兩布一膜的復合土工膜（復合防滲膜）形式，其抗拉、抗撕裂、抗頂破等物理力學性能指標高，具有強度高、延伸性能好、變形模量大、防滲性能好、耐酸堿、抗腐蝕、耐老化等特點，能滿足污水蒸發池的防滲需要。

土工布作為土工膜的保護層，保護防滲層不受損壞。為減少紫外線照射，增強抗老化性能，在池底部分的上層土工布表面鋪設350mm厚的砂壤土保護層；在池壁部分采用現澆混凝土面板護坡的形式對土工布進行保護。

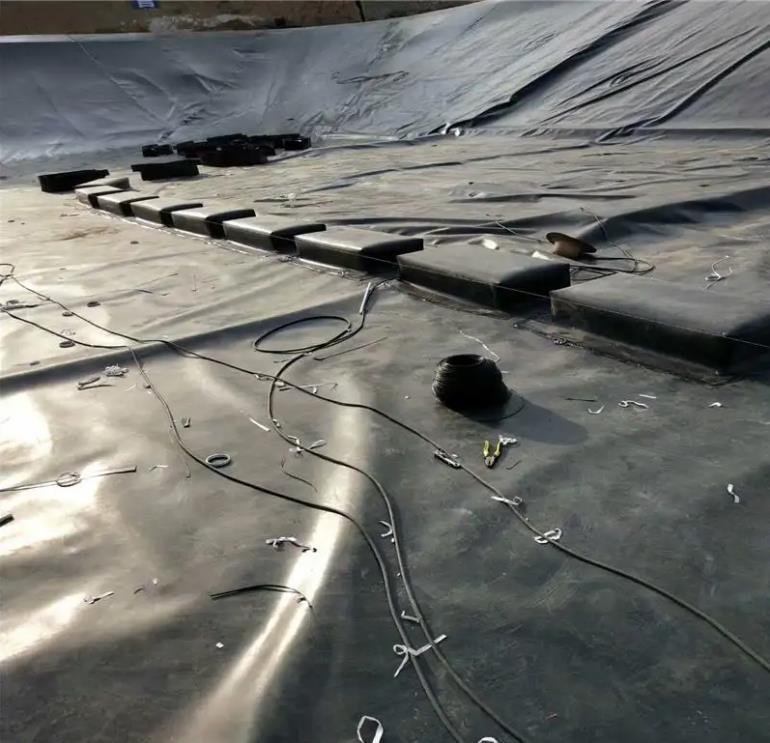

HDPE土工膜鋪設過程包括材料裁剪、試焊、調試焊接設備、錨固、檢查驗收等。在HDPE土工膜鋪設前，應根據設計及現場情況，編制鋪膜圖，然后根據鋪膜圖進行膜材的裁剪和鋪設。鋪膜要考慮工作面地形情況，對于凹凸不平的部分和場地拐角部位更需要詳細計算，減少十字焊縫以及應力集中。

鋪設HDPE土工膜的表平面應該平整，沒有廢渣、樹根、棱角鋒利的巖石等。所有填料都必須級配良好，無有機物、垃圾或其他有害雜質。完工地基的上部15cm內不應包含直徑大于4cm的石頭或碎屑，地基土不應產生壓痕或受到其它有害影響。地基性質不應有大的變化或等級上的突變?；鶎用軐嵍冗_到90%以上。完工后的地基不受雨雪、冰凍以及其它惡劣氣候條件的影響。若有地基開裂、明顯膨脹、突起或類似情況都應該重新整理以消除這些不利因素。

熱合雙焊縫的非破壞性檢測采用充氣法，擠壓熔焊單焊縫的檢漏采用真空法和電火花法。對焊接檢驗切除樣件部位、鋪焊后發現的材料破損與缺陷、焊接缺陷以及檢驗時發現的不合格部位等，均應進行修補。
