污水蒸發池的設計和施工包括五個主要部分：基礎設計、防滲層結構設計、污水蒸發池施工、高密度聚乙烯土工膜施工質量保證和高密度聚乙烯土工膜缺陷修復。

根據天然氣處理廠及配套工程天然氣處理廠巖土工程的詳細調查報告，污水蒸發池位于挖掘區，以原中密度砂土層（基礎承載力特征值不小于180kPa）為支撐層；基坑底部預留10cm厚土層，人工清理平整。污水蒸發池深度為2m。為保證坡度穩定，采用自然坡度，坡度為30°。

污水蒸發池的防滲系統工程應在工程設計使用壽命內有效發揮其功能，防滲結構層必須選擇合理的保護層進行保護。本工程的防滲結構采用單層防滲結構，即兩布一膜的復合土工膜（復合防滲膜）。其抗拉、抗撕裂、抗頂破等物理力學性能指標高，具有強度高、延展性好、變形模量大、防滲性能好、耐酸堿、耐腐蝕、耐老化等特點，能滿足污水蒸發池的防滲需要。土工布作為土工膜的保護層，保護防滲層不受損壞。為了減少紫外線照射，提高抗老化性能，在池底部。

上層土工布表面鋪設350mm厚的砂壤土保護層；池壁采用現澆混凝土面板護坡的形式保護土工布。

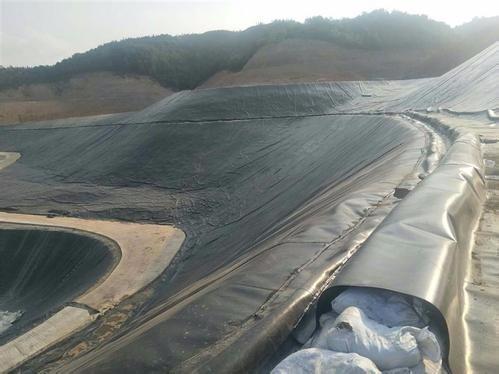

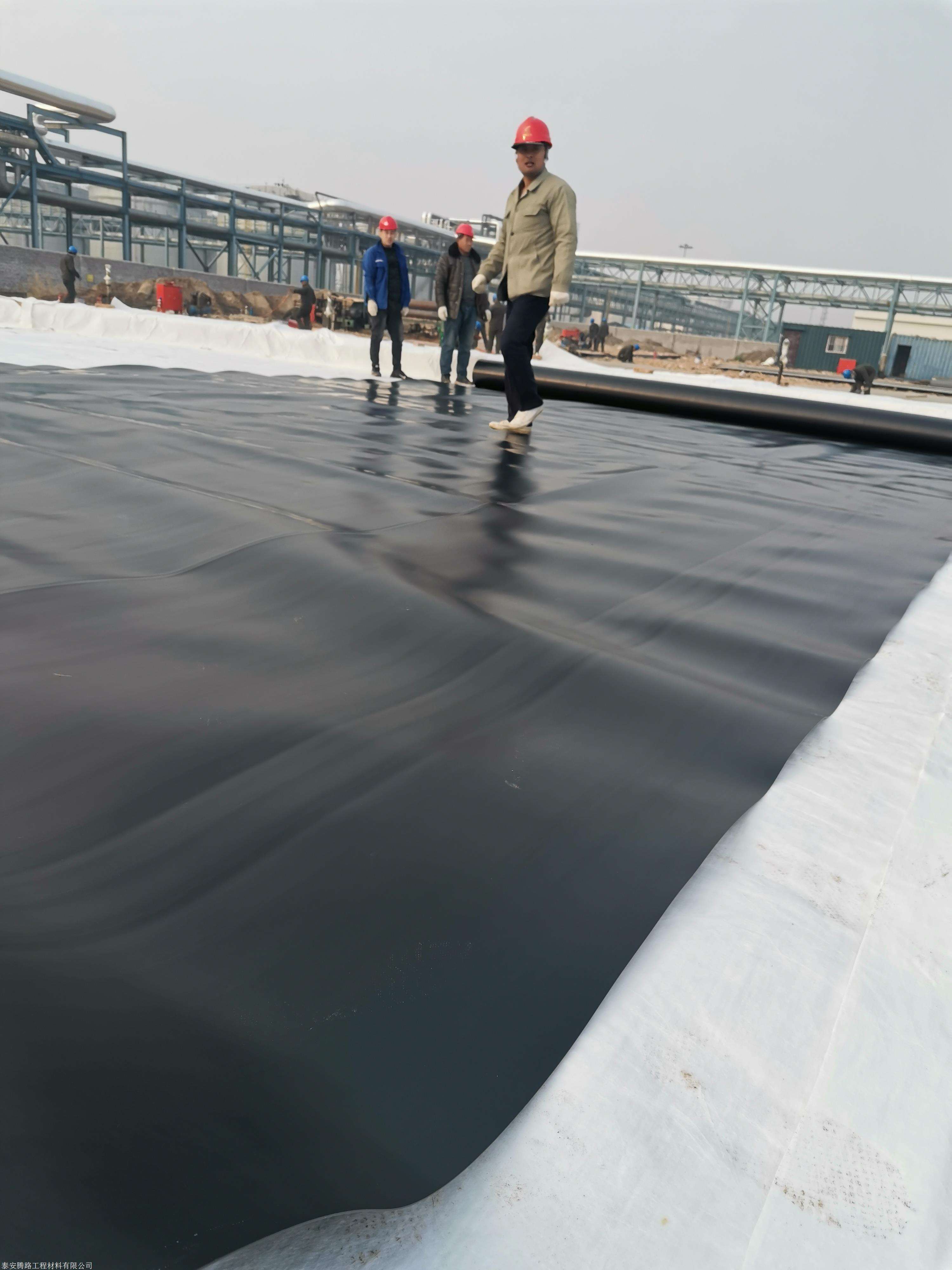

HDPE土工膜鋪設過程包括材料切割、焊接試驗、焊接設備調試、錨固、檢查驗收等。鋪設HDPE土工膜前，根據設計和現場情況編制鋪膜圖，然后根據鋪膜圖切割鋪設膜材料。鋪膜圖應考慮工作面地形，對不均勻部分和場地拐角部分進行詳細計算，減少交叉焊縫和應力集中。

鋪設高密度聚乙烯土工膜的表面應平整，無廢渣、樹根、棱角鋒利的巖石等。所有填料必須級配良好，無有機物、垃圾或其他有害雜質。完工地基上部15cm內不得含有直徑大于4cm的石頭或碎屑，地基土不得產生壓痕或受其他有害影響。地基性質不應有較大變化或等級突變。基層密實度達到90%以上。完工后的地基不受雨雪、冰凍等惡劣氣候條件的影響。如果出現地基開裂、明顯膨脹、突起或類似情況，應重新整理，以消除這些不利因素。

HDPE土工膜的接縫處理是直接影響其防滲效果的關鍵過程。一般接縫方式有：搭接，搭接寬度應大于15cm；熱焊，適用于稍厚的土工膜基材，焊縫搭接寬度不小于5cm。不建議膠接，因為長時間浸泡在水中容易開膠，防滲效果差。本工程采用2mmHDPE土工膜，焊接技術可采用雙縫熱焊機焊接或擠壓焊機焊接。

HDPE膜焊接接頭的搭接長度為100mm。焊接前，應清理20mm范圍內的膜表面，用濕抹布擦去灰塵和污垢，使搭接部分保持清潔干燥。焊接部位不得有劃痕、污漬、水、灰塵或其他阻礙焊接、影響施工質量的雜質。正式焊接前，應根據經驗設置設備參數，取300mm×600mm的小膜進行試焊。

鋪設前，檢查接縫處基層是否平整牢固。如有異物，應提前妥善處理。檢查焊縫處的搭接寬度不小于60mm，接縫處的膜面應平整、松緊適中。定位粘接時，粘接點之間的距離不應大于60~80mm。應控制熱空氣的溫度，既不能燙傷土工膜，也不能輕易撕裂。用打毛機將焊縫寬度30~40mm范圍內的膜面打毛，達到徹底清潔，形成粗糙表面，其深度不得超過膜厚度的10%，不得損傷膜面。正式焊接前，取不小于300mm×600mm的樣品，初步確定設備參數進行試焊。切割試件進行切割和剝離試驗。

焊接時不得焊接偏差，不得滑焊或跳焊。焊縫中心厚度是襯墊厚度的2.5倍，不得小于3mm。當接縫不能連續焊接時，焊縫應至少打毛50mm，然后重新焊接。所用焊條入機前必須保持清潔干燥，不得用手套、臟布、棉紗等擦拭焊條。根據溫度，及時冷卻焊縫。擠壓焊接作業因故中斷時，必須慢慢減少焊條擠出量，不得突然中斷焊接。重建時，焊接前應從中斷處打毛。
