復合土工膜（單膜）在氣溫25℃~45℃區間焊接試驗

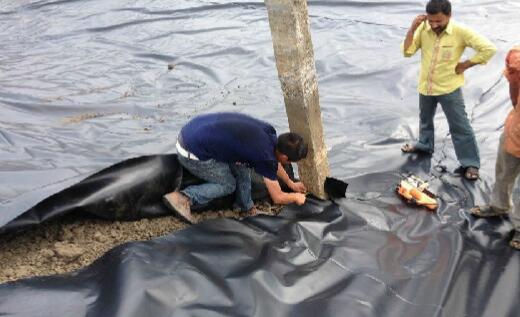

土工膜采用雙軌熱熔焊法，通過對焊縫焊接形成封閉空間以進行氣密性實驗測試，在某些特殊部位采用熱熔擠壓焊接，焊接時保證基底表面干燥。
根據設計要求合膜式土工膜的焊接溫度為180～300℃，在25℃的氣溫條件下當焊接溫度調整為180℃，焊縫明顯存在虛焊現象，且不能形成封閉空間，封堵后無法進行氣密性壓力試驗。

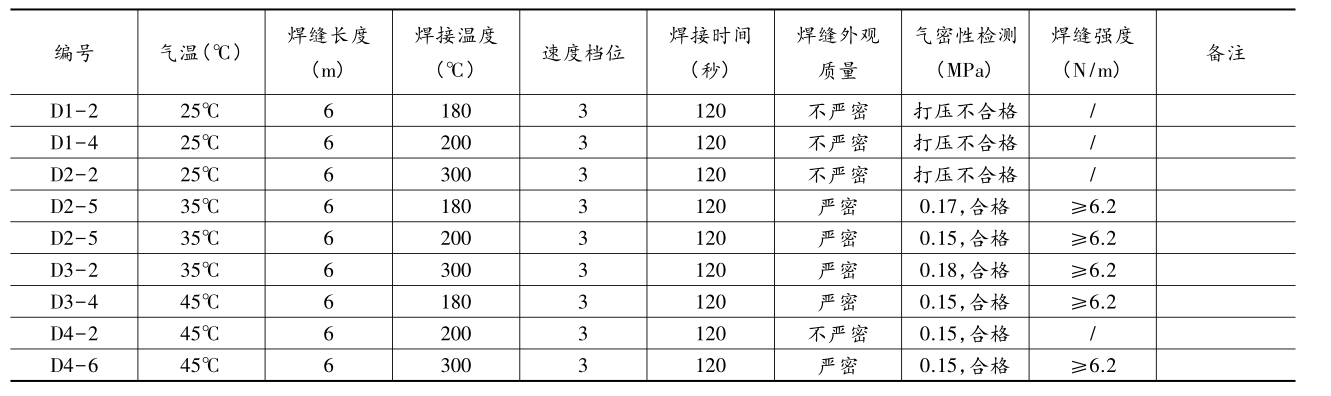

經現場多次試驗，對土工膜的焊接溫度、焊接的行走速度、充氣壓力和穩壓時間進行測試，有實驗結果可知，工程當地合膜式土工膜的焊接溫度為300℃，通過土工膜的試焊，確定了該地區的土工膜焊接工藝參數，焊接合格率達到了100%，保證了土工膜焊接一次合格率的顯著提高。
通過現場實踐，在蒸發池大面積合膜式土工膜防滲施工中通過試驗對土工膜焊接參數優化，使得現場焊接一次合格率由75%提高到97%以上，不僅有效的保證了防滲工程的施工質量和工程進度，并充分證明了合膜式土工膜防滲施工技術應用的可行性，為今后類似蒸發池大面積土工膜防滲施工提供了理論依據，取得了良好的社會效益。
首頁
電話
QQ
聯系
