考慮水庫造價 土工布料可滿足本水庫的防滲需要
鋪蓋+帷幕相結合防滲方案鋪蓋+帷幕相結合防滲方案即岸坡面板+河床土工膜+帷幕灌漿。防滲邊界線為地層分界線，在棲霞組地層上采取防滲措施。設計采用大壩上游左岸坡采用鋼筋混凝土面板防滲，庫底棲霞組滲漏帶采用土工膜防滲，并沿齒墻進行灌漿處理。
防滲面板設計
1）防滲面板厚度設計根據《混凝土面板堆石壩設計規范》SL228－2013，中低壩可采用0.3-0.4m等厚面板。本工程防滲面板面主要放置在岸坡基巖上，面板厚度取0.35m。
2）防滲面板設計
防滲面板采用厚0.35m厚C25鋼筋混凝土板，防滲面板沿坡體面進行分段設計，由于岸坡地形不規則，采取分段面板進行布置。根據岸坡地形面板分為6個擋墻面，由1:0.6、1:0.9、1:1.1、1:1.4、1:1.7這5個坡比形成，兩個不同坡比的坡面采用扭曲面進行連接。擋墻放置在基巖上，遇到覆蓋層需開挖，為了使擋墻坡面形成整體性，會形成部分懸空，因此采用毛石混凝土進行回填并錨固。為了提高擋墻與基礎的整體穩定性，在擋墻與基巖連接部位，設置水泥砂漿錨桿，采用L=6.0m，Φ25錨桿，隨機錨桿布置進行加固。防滲面板每隔15m設置一條伸縮縫，縫內采用銅片止水，接縫處均設置優良止水材料。擋墻設DN50PVC管，L=1.0m排水孔，間排距為2.0m布置；掛網采用φ8鋼筋網，間排距20cm×20cm；噴C20混凝土10cm對邊坡進行封閉。
土工膜設計
1）土工膜的選擇：

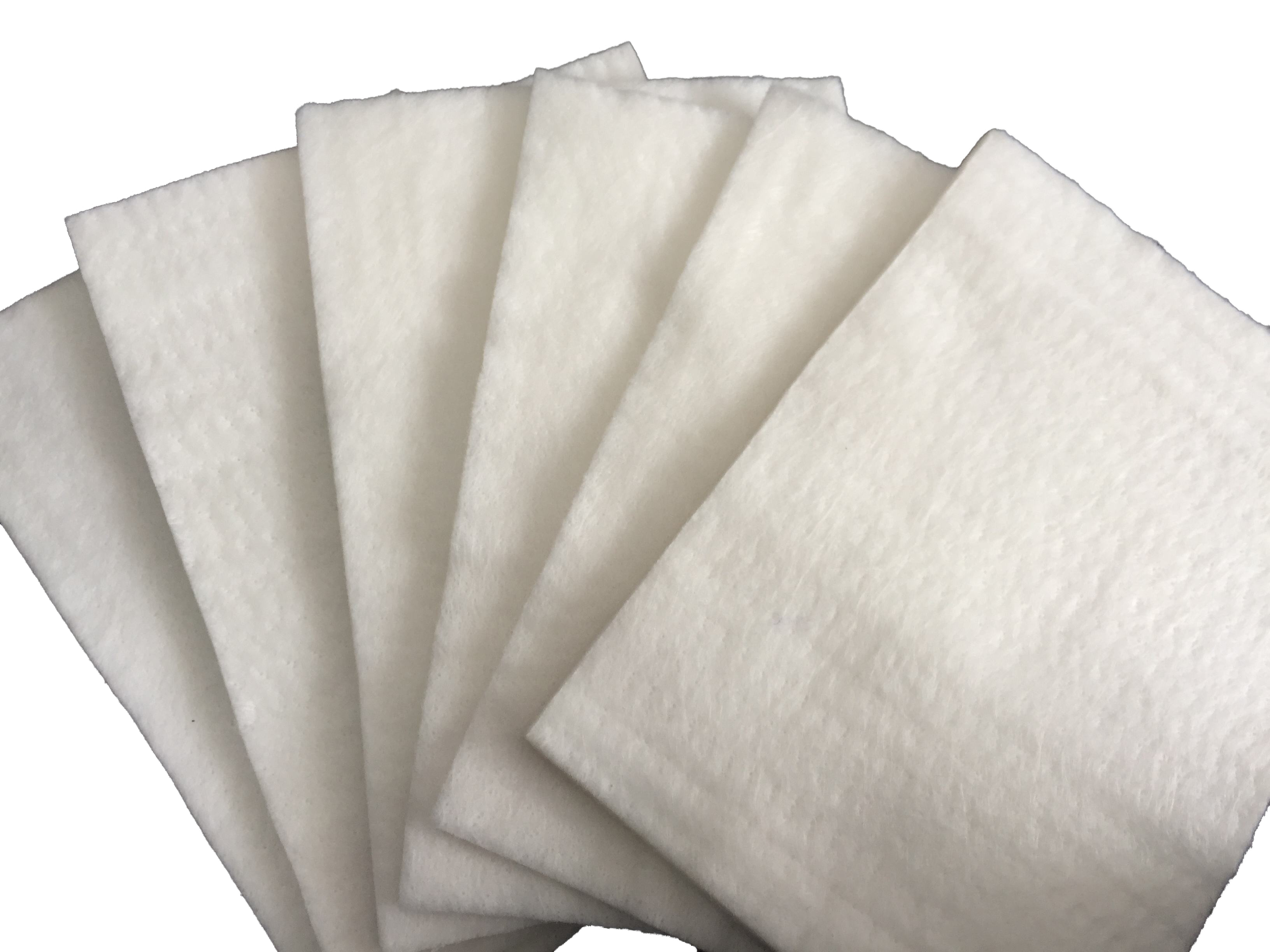

根據本工程壩體滲漏的實際情況，為了使水庫不發生滲漏，提高水的利用率，并總結國內外成熟經驗，結合當地建筑材料與施工條件等實際情況，對河床滲漏帶防滲采用PE復合土工膜進行防滲，它是一種新型防滲材料，由土工織物、PE土工膜、土工織物三層組成，它積聚了土工織物和PE土工膜的優點。具有質輕、防滲性能好、有較好的延展性、適應變形能力強、施工簡單和造價低等優點。
2）防滲材料的選擇：
根據防滲工程的工作條件、施工條件，考慮各種膜料性能、單價、產品質量等方面因素，并依據SL/T231-98《聚乙烯（PE）土工膜防滲工程技術規范》要求，選用PE復合土工膜作為滲漏處理的主要防滲材料。由于小長沖水庫為人畜飲水和農田灌溉綜合利用的水利工程，PE復合土工膜應符合《食品包裝用聚乙烯成型品衛生標準》，所用原材料應符合《食品包裝用聚乙烯樹脂衛生標準》，其他輔助材料應符合相應的國家現行有關標準的規定。PE復合土工膜其厚度宜用試驗方法確定，確定厚度時，拉應力和拉應變的安全系數可取4-5。本階段類比其它工程初選用單位面積質量為900g/m2，厚度0.5mm的“兩布一膜”，土工布料可滿足本水庫的防滲需要。
