新型合成材料在調蓄水池防滲設計中的運用措施
（一）運用復合土工膜。調蓄水池防滲設計的主體是土工膜，除了防滲性能，還存在承受施工應力的能力，此工程的水池設計過程中引進兩布一膜，物理性能數值要滿足對應需求：首先是密度大于等于900kg/m2;其次是破壞拉應力大于等于12MPa；再次是斷裂伸長率大于等于300%、彈性模量處于5攝氏度的情況下大于等于70MPa；最后是抗凍性能大于等于-60攝氏度、聯接強度超過母材強度、抗裂強度不小于40N/mm、抗滲強度處于水壓是1.05MPa的環境中保持兩天不滲水、滲透數值控制在10-11cm/s范圍之內。

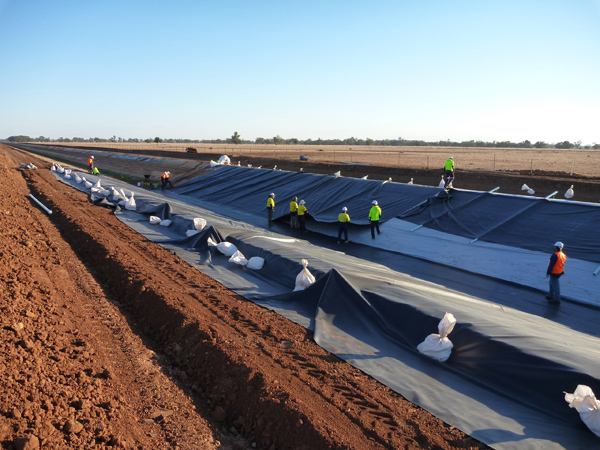

在土工膜鋪設過程中，完成幾點操作：其一，鋪設之前檢驗復合土工膜外觀情況，避免土工膜出現砂眼或者疵點，盡量選擇寬度大的材料，控制土工膜拼接縫的產生。基礎和支持層兩者要保持壓平貼緊，不要架空，去除氣泡，體現土工膜鋪設的安全性；其二，土工膜鋪設之前要檢查場地的平整性，去除所有尖角雜物，坑凹填平，基于具體需求修好坡面，鋪設期間作業工作者不要穿著帶釘的鞋，不要吸煙。不要直接把混凝土護坡塊體放置在復合土工膜上，撬動的工具不要選取尖頭鋼筋，控制土工膜上進行石料敲打的行為；再次是復合土工膜鋪設結束后，尋找土工膜邊角與底腳位置和壩坡頂部位，每相隔5米左右放置重量是20千克的沙袋，控制土工膜受到風的作用被掀起。土工膜施工選擇春秋季節實施，一次性鋪設長度要控制在50米之內、鋪設時確保土工膜呈現自然松弛的狀態，松弛度設置3%-5%之間，以免環境與施工操作生成懸空后果；最后是引進熱熔焊法，通過雙焊縫搭焊方式，焊縫銜接寬度要超過10厘米，施工期間標準化處理焊接質量，焊縫搭接面控制存在積水或者砂土的現象，促使焊縫位置相鄰土工膜之間彼此熔接，規避施工虛焊和漏焊情況，把焊接強度調整到大于等于木材80%的數值上。
（二）運用膨潤土防水毯。此種合成材料通常而言不會影響到周邊環境，由于防水毯存在良好的柔性，能夠滿足不均勻沉降需求，克服干濕循環或者凍融現象出現，不會造成老化后果，施工比較便捷，不需要粘貼甚至加熱。在鋪設過程中，圍繞幾點進行：其一，鋪設之前保障基礎表面足夠平整，對應壓實度和設計標準相適應，去除基礎表面積水現象，把防補一側和迎水面對應，結合尺寸大小選擇縱向或者橫向鋪設模式；其二，調蓄水池防滲設計包含坡面施工與底面施工，引進人工鋪設理念，毯和毯的接縫盡量錯開，以免出現貫通接縫。鋪設期間按照平行搭接形式進行，底面搭接寬度設置25厘米、坡面搭接長度大于等于30厘米，搭接時把底層防水毯周圍涂抹膨潤土密封劑，對應重量為0.54kg/m。鋪設坡面時，控制其滑落，通過銷釘進行固定，釘孔部位也要進行膨潤土密封劑處理；最后是鋪設期間保證防水毯外觀良好，在發現損傷情況下，通過膨潤土防水膏達到修復的目的，修復范圍大于等于20厘米。
（三）運用塑料排水盲溝。所謂的塑料排水盲溝，本質上是把熱塑性合成樹脂加熱促使其熔化，按照噴嘴擠壓形式壓出纖維絲，熔結纖維絲銜接點，組建三維立體多孔材料。主體部位外包裹土工布視作濾膜，結構形式包含多孔矩形、多孔圓形和中孔矩形、中空圓形等?？傊芰吓潘洗嬖谕林泻退胁唤到獾膬瀯荩谥苽溥^程中引進抗老化處理，有望于塑料排水盲溝材料長時間不出現變形。其一，持續性減小地下水位數值，處理抗浮問題，并且分析地下水位受到勘察條件的影響，不要因為保守設計造成成本增加的情況；其二，臨時減少地下水位數值，給施工布設干燥化的施工條件，保障工程進度。在排水盲溝選擇期間，適應滲水量與過水標準，指數要超過10倍周邊土的滲透系數，此工程中調蓄水池引進型號為YB100的塑料排水盲溝，底部設置級配砂礫石，坡面設置在級配砂礫石底部，將15米視作控制標準落實縱橫向間距安排。塑料排水盲溝主要是減小堤后坡對應的浸潤線，給予堤坡穩定性起到保護效果，設計中盲溝孔隙率的布設超過84%，每一道排水盲溝和池周邊f500毫米的排水管交叉位置均銜接在PVC排水管之內，具體來說是在排水管上方設置外徑110毫米的PVC管，繼而把塑料排水盲溝塞入數值為110毫米的排水管之中。
首頁
電話
QQ
聯系
