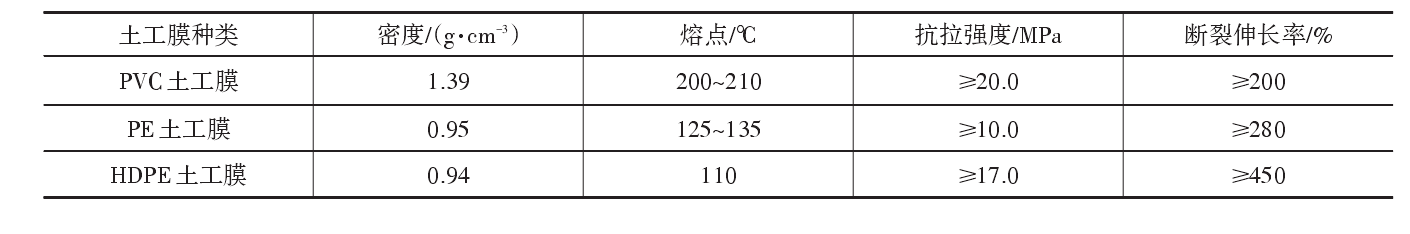

現有土工膜分為常規土工膜和復合土工膜。聚合物、瀝青和合成橡膠是常規土工膜的主要原材料，其中又以聚合物為主。聚合物土工膜的生產方式有3種，分別是吹塑法、壓延法和擠壓法。常規土工膜按聚合物種類劃分，可主要分為聚氯乙烯（PVC）土工膜、聚乙烯（PE）土工膜和高密度聚乙烯（HDPE）土工膜，它們的物理力學指標如表1所示。

PVC土工膜的密度、熔點和抗拉強度在三者之中最大。優點是在施工期間和運行期間，土工膜能承受更大的拉應力，更不易損壞，且能更好地適應極端高溫工況；缺點是每片土工膜之間的焊接困難，且由于密度過大，相同體積的土工膜需要更多

的車輛運輸，這會導致造價上升及效率下降。

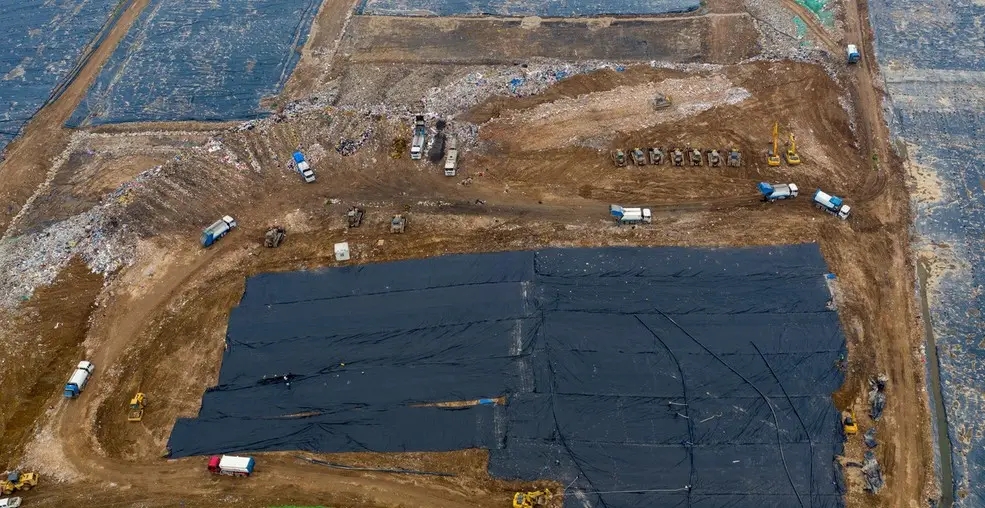

HDPE土工膜的密度、熔點在三者之中最低，抗拉強度中等，斷裂伸長率最高。優點是由于密度低，運輸所產生的費用下降且效率提升；斷裂伸長率高說明HDPE土工膜的塑形優良，抗沖擊性能好；熔點低表明每片土工膜之間的焊接容易。缺點是熔點最低，不能用于極端高溫工況。另外，HDPE是一種結晶度高、非極性的熱塑性樹脂，具有耐化學品的特性，當廢料場含有不確定的化學成分時，可優先選用HDPE土工膜。

PE土工膜在三者之中，密度低，熔點、斷裂伸長率中等，抗拉強度最低。優點是PE土工膜易運輸，所產生的費用低且工作效率高，熔點中等代表了每片土工膜焊接容易且能適應極端溫度工況，斷裂伸長率中等代表了PE土工膜擁有良好的塑形，有一定的抗沖擊性能。缺點是抗拉強度最低，PE土工膜在施工期和運行期間，所能承受的拉應力有限，容易發生破壞。

復合土工膜是在常規土工膜的基礎上通過一些特定的制造方法，將土工織物附著在常規土工膜上，形成復合形式的土工膜。復合土工膜制造方法有流延和壓延。常用的復合土工膜有一布一膜和兩布一膜。

由于土工織物的加入，復合土工膜比常規土工膜擁有更高的抗拉強度，且土工織物作為土工膜的保護層，可以大大增強土工膜的防破壞能力，另外，復合土工膜的界面剪切性能也優于常規土工膜。對于較厚的土工織物，復合土工膜還具備沿織物平面方向在其內部傳輸水和氣的能力。
