黏土鋪蓋防滲屬于傳統的防滲方法，鋪蓋的厚度視壓實后黏土滲透系數和允許水力坡降而定，根據規定，礦區截滲池黏土鋪設厚度按上述設計，土料壓實

度不低于0.95，斜坡段采用預制混凝土護坡，厚度12cm?；炷撩姘宸罎B技術是采用混凝土防滲，厚度按照水頭的1/70計算，為提高面板對基礎不均勻沉降的適應性，在庫岸變坡、與大壩和隧洞相接處等應力應變集中區，適當減少分縫尺寸。混凝土防滲鋪蓋的主要缺點是澆筑混凝土板易產生裂縫，混凝土板容易因不均勻沉降而產生裂縫，并且板間分縫較多，存在滲漏通道，一旦產生漏水現象，很難處理，且混凝土澆筑量大，澆筑混凝土時須支設模板，表層須配置防裂鋼筋，施工速度較慢，養護復雜，工期較長。

復合土工材料防滲主要有復合土工膜和天然鈉基膨潤土防滲毯2種。復合土工膜根據無紡土工布的層數分為一布一膜和兩布一膜，土工膜抗拉、抗滲、抗撕裂和頂破（CBR）等物理力學性能指標高。天然鈉基膨潤土防水毯又名GCL，其防滲性能優于壓實黏土而低于土工膜，吸附和生態性能優于土工膜，低于黏土。在防滲要求較高或者地形、地質條件復雜的場地，GCL不能替代土工膜。如果采用單一復合土工膜防滲，復合土工膜之間采用焊接，土工材料本身及焊縫不可避免的存在質量缺陷問題，會產生滲漏現象；膨潤土防水毯具有自愈功能，適用于地基變形較大和存在蘆葦等植物可能對防滲層造成破壞以及對防滲要求不高的場所，防滲投資比復合土工膜要高。復合土工材料防滲鋪蓋的缺點是復合土工材料下需要設置復雜的排水排氣設施，對施工質量要求高。

HDPE土工膜在被廣泛運用于各類環境工程領域，其主要成分為97.5%的高密度聚乙烯、約2.5%碳黑、抗氧劑以及紫外線吸收劑等。產品生產制造工藝多選用吹塑工藝，或是擠出壓延工藝。其中HDPE膜采用1.5mm規格，施工鋪設防穿刺性能優于1mmHDPE膜。綜上所述，通過對項目所處地質條件、經濟因素、施

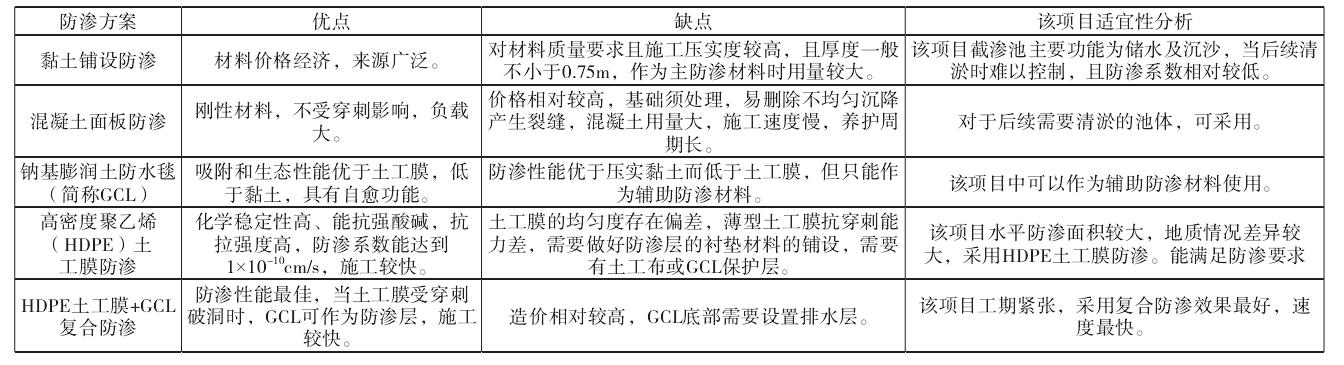

工難度及建設要求等進行綜合比選，4號尾礦庫截滲池采用天然鈉基膨潤土（GCL）防水毯+HDPE土工膜的方式；5號尾礦庫截滲池采用天然鈉基膨潤土（GCL）防水毯+HDPE土工膜的方式。
