復合土工膜的連接要求采用熱熔焊接方式，與建筑物連接采用 KS 熱熔膠粘劑粘接，出現焊縫缺陷的部位另外再采用 KS 熱熔膠粘劑進行粘補處理。

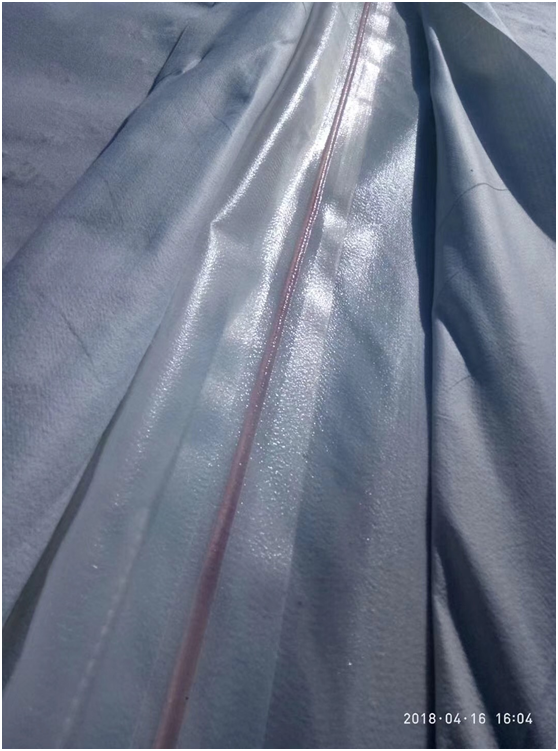

焊接采用熱熔焊接方式，搭接寬度 10 cm，接縫為雙焊線，每條焊線寬度 10 mm，中間留有1 cm 的空腔。每班正式焊接前需做現場焊接小樣試驗，應先進行焊接工藝試驗，比較在不同氣溫、風速、焊接溫度、焊接速度等以確定焊接工藝參數，并經監理工程師批準后才能進行施工。

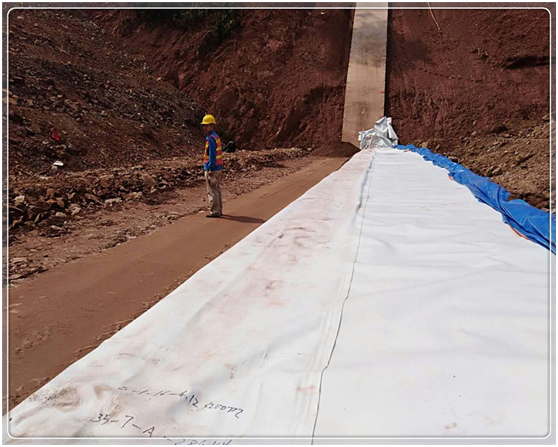

兩布一膜的焊接分三個步驟進行，上下層土工布的縫合和膜層的焊接。土工布的縫合采用手提式自動縫紉機縫合，縫線采用尼龍線，兩人配合，邊折疊邊縫合，土工布上的石子等雜物需清理干凈，不能留在縫合布內，連接面要求松緊適度，自然平順，確保土工膜與土工布聯合受力。中間的膜層采用自動焊接機雙縫熱熔焊接。焊接前將土工膜焊接面上的塵土、油污等清理干凈，水汽用棉布擦干，保證焊接面清潔干燥。焊機開機后，仔細觀察指示儀表顯示的溫升情況，使設備充分預熱。向焊機中插入膜時，搭接尺寸要準確，動作要迅速。在焊接中，焊工要密切注視焊縫的狀況，及時調整焊接速度，并保持焊縫的平直整齊。通常一個焊工和兩個工人配合，以便膜塊不平整，搭接寬度不夠的情況下迅速進行處理，以確保焊接質量。遇到特殊故障時，應及時迅速停機，避免將膜燙壞。

復合土工膜與放水口建筑物采用 KS 熱熔膠粘劑粘接。粘接時，要根據建筑物尺寸在復合土工膜上進行標識，再根據標識線進行裁剪，標識尺寸應考慮與建筑物的粘接寬度，粘接寬度不小于設計要求，建筑物周圍復合土工膜要充分松弛。為保證土工膜與建筑物粘結牢固，防水密封可靠，在對土工膜或墩墻進行涂膠之前，先將涂膠基面打磨清理干凈，保持干燥。涂膠均勻布滿粘接面，無過厚、漏涂現象。粘接完成后再用膨脹螺栓、鋼板、橡膠板壓條將復合土工膜固定在建筑上，防止土工膜下滑脫落。

在焊接土工膜過程中，難免出現焊接打折、焊縫破損，焊透等不合格的部位，可采用KS 熱熔膠粘劑進行缺陷修補。修補任務要由經驗豐富的技工完成，修補后要對成品進行抽樣檢測。修補的程序是：對隨時發現的缺陷部位用藍色記號筆進行標注，并加編號計入工作日志，以免修補時漏掉。
