工程中采用的土工膜有聚氯乙烯（PVC）膜和聚乙烯（PE）膜兩種。PVC膜密度較大，接縫可采用熱焊或膠粘；PE膜只能熱焊，但成本低于PVC膜。二者的防滲性能相當，PVC膜的幅寬一般為1.5-2.0M,而采用pe土工膜可以很好的減少焊縫。 土工合成材料受拉時，高應力水平老化快，應力超過極限拉力的20%，聚合物結構缺陷區擴張，老化加快；若應力限制在20%以下，使用壽命可達100年以上。同時，土工膜厚度確定后，增強土工布的質量，可以改善復合土工膜的應力狀況。根據計算和試驗結果復核，選定土工膜的厚度為0.8mm（轉彎段和河槽段）和0.6mm，土工布的質量為400g/㎡。

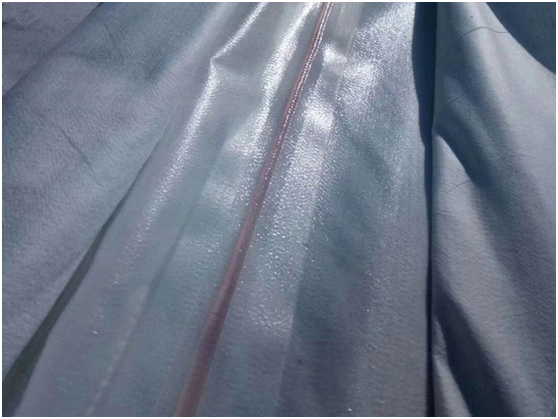

復合土工膜凈幅寬不小于4.5ｍ，兩邊未復合預留量不小于10cm。在施工過程中，通過改進生產工藝，解決了土工膜受熱后被拉薄和“幅邊起皺”等難題，去除了土工膜“幅中橫縫”的缺陷，確保了產品質量。
